振動輸送機是利用振動動作完成物料輸送的機械，主要由輸送槽體、彈性構件和激振裝置、減震裝置等組成。具有以下特點：
1、在輸送中可以進行多點進料和多點出料，可以定量給料、計量、配料。
2、密封性能好，可以防止物料對環境的污染。
3、適應于熱料輸送，采用風冷時，可以輸送機500℃的物料；采用循環水冷卻時間可以輸送機1000℃以下的物料。
4、可以在輸送的過程中實現脫水、干燥、冷卻、篩分、保溫、混料等工藝。
5、結構簡單、安裝調整方便，維修簡便，能耗低，操作安全，運行穩定。
6、適宜輸送塊狀、顆粒狀、粉粒狀物料，不宜輸送黏濕物料，向上輸送傾角不宜超過10°
彈性連桿式振動輸送機概述：
彈性連桿振動輸送機是一種實用性很強的輸送機，特別對長距離輸送和熱工作的輸送都體現了它的特點，該機在振動狀態時具有平穩性和可靠性。彈性連桿式振動輸送機具有低頻率大振幅特點。大輸送量和長距離輸送的振動輸送機，應優點考慮這種驅動形式。
彈性連桿式輸送機是一種近共振類振動機，是利用偏心軸（亦稱曲柄）的回轉，通過驅動連桿和主振動彈簧來帶動參振槽體實現直線往復運動，而達到物料輸送的一種直線振動輸送機。適用于鑄造車間落砂工部的熱舊砂、鑄件或小件批量工作的輸送機，對無箱造型的鑄型落砂輸送的過渡更為便捷。亦可應用于其他各礦類塊狀物料的輸送機，對物料的粒度，濕度沒有太多的要求。因此該振動輸送機適用范圍達、適應性強。
彈性連桿式振動輸送機結構組成：

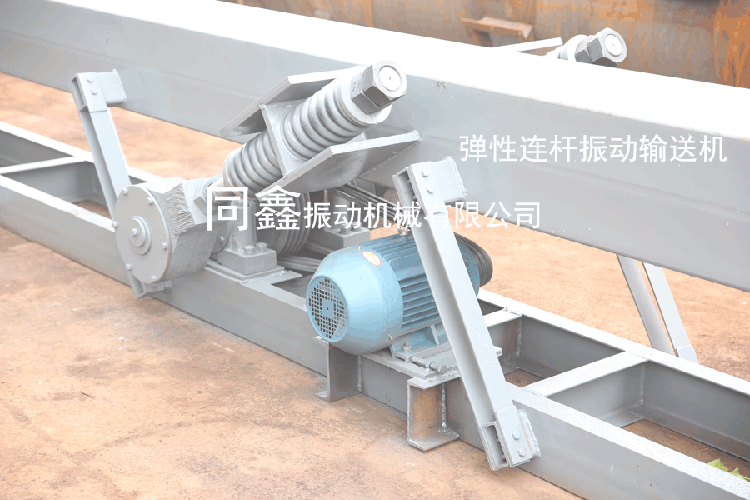

彈性連桿式振動輸送機由槽體、機架、隔振彈簧、主振彈簧、電動機、三角皮帶、皮帶輪、偏心軸（曲柄）、驅動連桿、驅動橡膠彈簧和支撐擺桿組成。
彈性連桿式振動輸送機其工作原理：
當電動機通過三角皮帶輪帶動偏心軸（曲柄）轉動時，驅動連桿和橡膠彈簧驅動槽體實現直線往復運動（線性振動）從而帶動物料向前作定向拋擲運動，而達到輸送的目的。
彈性連桿式振動輸送機安裝與調試：
彈性連桿式振動輸送機一般采用水平安裝形式，亦可采用上傾或下傾式安裝，傾斜角度不大于8°。機構形式為單質體時，應控制平衡配重的安裝和地腳緊固件的緊固。機構形式為雙質體時，應調整好隔振彈簧的安裝可靠性及各連桿、主振彈簧及支撐擺桿（鉸支鏈）的安裝可靠。各鉸支點、軸承座、偏心軸等傳動機構均應加注鋰基潤滑脂。電動機、皮帶輪處應有可靠的防護罩。各處緊固件緊固可靠后，可進行運行調試。彈性連桿式振動輸送機應進行空載試車2~3小時，對各運動構件、支點、傳動件觀察是否有異?；蛴挟惓Ｂ曧懀瑱z查其激振方向角、振幅和振動噪音，其結果均應符合設計要求和有關技術規范或有關技術協議。
在振動輸送中，參振槽體作為物料的載體其型式結構對物料的輸送很重要。
槽體形式可以是直口式或斜口式。亦可以根據需要在槽底內側襯墊減振橡膠板，以減低上件對槽體的直接碰撞產生沖擊噪音。槽體亦可以制成敞開式或者封閉式（集塵罩式）結構，以防止粉塵洋溢，有利于環保除塵。
槽體亦可以制成雙層結構，上層用帶孔篩板鋪設，可作為振動篩分輸送，達到一級篩選，當槽體配套冷卻鼓風機或者熱風烘干系統，可實現物料的冷卻除塵或烘干效果，提高振動輸送機的利用率，特別是在長距離輸送中，對粉塵控制的增濕降溫*為明顯，當局部需要做防粘處理，可采用隔層電加熱烘干，來達到防止槽體內表面的粘附，對物料濕度較大的尤為重要。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的彈性連桿振動輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
