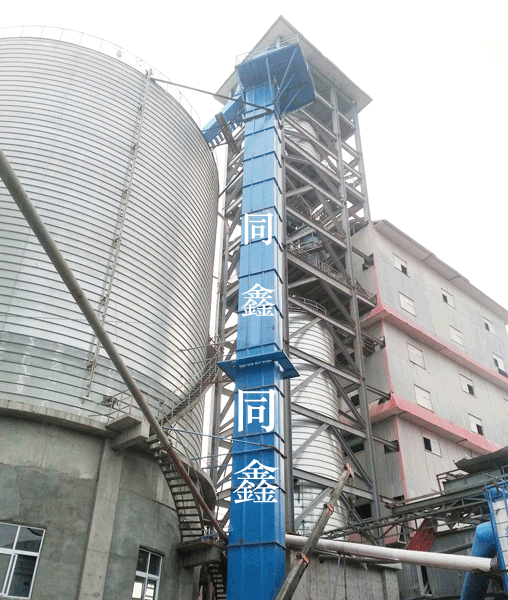

斗式提升機
斗式提升機：簡稱斗提機，用于垂直輸送粉狀、顆粒狀及小塊狀物料；具有輸送量大、提升高度高、運行平穩、使用壽命長、密封性好，環境污染少；操作、維修方便且易損件少等特點。優點是提升高度（提升物料的高度可達80m左右，一般常用范圍小于40m），輸送量大（輸送量可以達到1600m3/h），密封箱體環保無污染；缺點是對過載敏感性大，料斗和牽引構件易損壞。斗式提升機按牽引構件形式可分為帯式TD型、鏈?zhǔn)剑ōh(huán)鏈TH型、板鏈TB型、NE型板鏈?zhǔn)?、NSE板鏈?zhǔn)剑┝硗膺€有脫水斗式提升機，撈坑斗式提升機可供用戶選擇使用；料斗分為深斗式、淺斗式、鱗斗（三角斗或梯形斗）式。斗式提升機在尾部裝載物料進行提升作業，在頭部卸料。裝載物料形式為掏取式和流入式；卸載物料形式為離心式、離心-重力式及重力式三種卸料方式。斗式提升機制作材質主要有：碳鋼、不銹鋼兩種材質。
斗式提升機外形結構示意圖：（僅供參考，具體以實際生產實物為準）
斗式提升機選型需要明確以下主要技術參數：
（1）物料名稱；（2）物料性質（粒度mm、松散密度（t/m3）、溫度、濕度、黏度、磨琢性等；（3）實際輸送量Q（m3/h）；（4）需要提升高度H（m或mm）。
常用型號斗式提升機：TD型、TH型、TB型、NE型斗式提升機特征、型號表
|
形式 |
TD型斗式提升機 |
TH型斗式提升機 |
TB型斗式提升機 |
NE型斗式提升機 |
|
結構特征 |
采用橡膠帶作牽引構件 |
采用環形鏈條作牽引構件 |
采用板式套筒滾子鏈條
作牽引構件 |
采用新型板式套筒滾子鏈條
作牽引構件 |
|
卸載特征 |
采用離心式或混合式方式卸料 |
采用混合式或重力式方式卸料 |
采用重力式方式卸料 |
采用重力誘導式卸料 |
|
適用輸送物料 |
松散密度＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料 |
松散密度＜1.5t/m3的粉狀、粒狀、小塊狀的磨琢性物料 |
松散密度＜2t/m3的中、大塊狀的磨琢性物料 |
松散密度＜2t/m3的粉狀、粒狀、塊狀的磨琢性物料 |
|
適用溫度 |
被輸送物料溫度不得超過60℃；如采用耐熱橡膠帶，溫度不得超過200℃ |
被輸送物料的溫度不得超過250℃ |
被輸送物料的溫度不得超過250℃ |
被輸送物料的溫度不得超過250℃ |
|
型號 |
TD100、TD160、TD250、TD315、TD400、TD500、TD630 |
TH315、TH400、TH500、TH630 |
TB250、TB315、TB400、TB500、TB630、TB800、TB1000 |
NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800 |
|
提升高度 |
約在4-40m范圍內 |
約在4.5-40m范圍內 |
約在5-50m范圍內 |
約在4.5-40m范圍內 |
|
輸送量 |
4-238m3/h |
35-395m3/h |
20-563m3/h |
15-800m3/h |
斗式提升機的型號選用：
作為常用的提升設備，斗式提升機的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。
一般決定斗式提升機選型取決于以下幾個要素：
1、物料的形態：物料是粉狀還是顆粒狀還是小塊狀。
2、物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。
3、物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。4.單位時間內的輸送量。
一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。斗提機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機*終的輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下：物料比重→傳動方式（斗提型號）→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
溫馨提示：斗式提升機選型是一個復雜的過程，如果您對上述問題還不十分了解，請聯系我公司業務人員或者技術人員咨詢。產品詳細參數請查看各系列產品介紹。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的斗式提升機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
