TD型斗式提升機-膠帶斗式提升機
斗式提升機簡稱斗提機，用于垂直輸送粉狀、顆粒狀及小塊狀物料。斗式提升機的優點是橫斷面上的外形尺寸較小，可使輸送系統布置緊湊；提升高度大；有良好的密封性等。斗式提升機的缺點就是對過載的敏感性大，料斗和牽引構件易損壞。

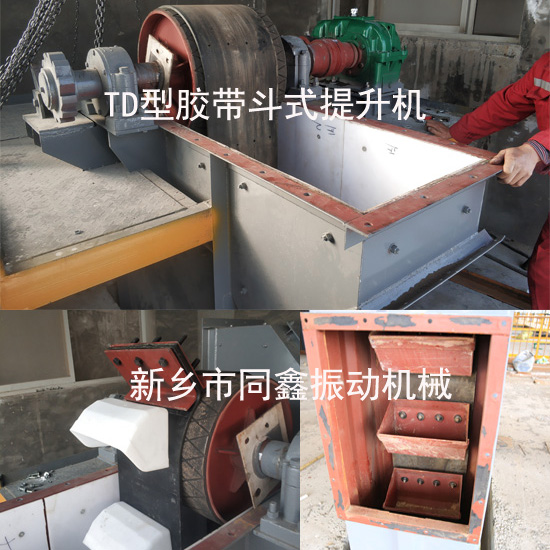

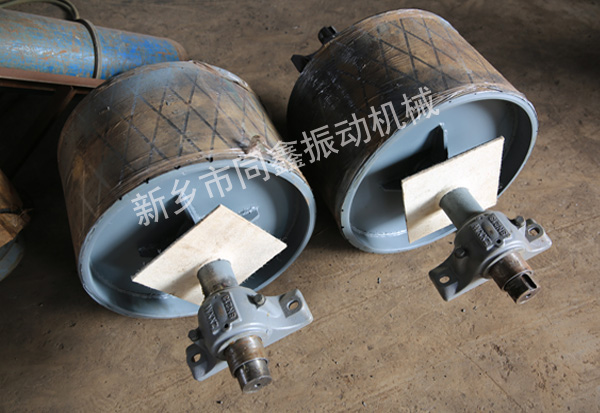

TD型斗式提升機采用橡膠帶做牽引構件，結構簡單、運行平穩；產品規格以斗寬表示。TD型斗式提升機采用挖取式裝料，離心重力式或混合方式卸料；適用輸送松散密度＜1.5t/m3的粉狀、顆粒狀的無磨琢性、半磨琢性物料，如糧食、煤、砂、焦末、水泥、粉煤灰、石英砂、炭素、碎礦石等；提升高度5-50m范圍內可定制。料斗材質有碳鋼、不銹鋼、高分子聚乙烯料斗三種可供用戶選擇。TD型斗式提升機驅動裝置電機減速機采用聯軸器連接，拆裝，維修更方便；頭輪采用厚壁管經過機加工而成，也可做包膠處理，皮帶的松緊采用絲桿拉緊裝置，也可以做配重調節，還可以加裝堵料報警，皮帶跑偏報警裝置，提高產品使用壽命。
同鑫振動機械生產的斗式提升機產品制造工藝：等離子/激光下料，沖孔，數控折彎，機器人自動焊接工藝。提升機箱體為沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封性較強。
同鑫振動機械生產的斗式提升機產品供貨內容：頭箱，尾箱，中間箱，電機，減速機，逆止器，電機防雨罩，傳動皮帶/鏈條防護罩，護欄，平臺，吊裝件，配重箱（包括但不限于以上內容，具體以實際供貨內容為準。）
雄厚的技術力量，優惠的價格，嚴格的內部質量檢測監督，確?？焖俳回浲瑫r(shí)確保產品質量，售前售后服務團隊保障您設備的無憂使用！
TD型斗式提升機產品技術參數表：
|
型號 |
TD160 |
TD250 |
TD315 |
TD400 |
|
料斗形式 |
Q |
H |
ZD |
SD |
Q |
H |
ZD |
SD |
Q |
H |
ZD |
SD |
Q |
H |
ZD |
SD |
|
輸送量(m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
|
斗寬 |
160 |
250 |
315 |
400 |
|
斗容(L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
|
斗距 |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
|
帶寬 |
200 |
300 |
400 |
500 |
|
斗速(m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
|
物料量大塊 |
25 |
35 |
45 |
55 |
|
型號 |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
|
料斗形式 |
Q |
H |
ZD |
SD |
H |
ZD |
SD |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
|
輸送量(m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
|
斗寬 |
500 |
630 |
160 |
250 |
350 |
450 |
|
斗容(L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
|
斗距 |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
|
帶寬 |
600 |
700 |
200 |
300 |
400 |
500 |
|
斗速(m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
|
物料量大塊 |
60 |
70 |
25 |
35 |
45 |
55 |
說明：1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2.斗式提升機料斗用途為:
淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。
斗式提升機產品訂貨須知：
訂貨時請注明產品名稱、規格型號、材質要求、提升輸送量要求、提升高度（如進出料口高度、頭尾輪中心距、底部到出料口、設備總高）、電機要求及裝配形式等，如有并提供供貨總圖、或其它的特殊要求。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的斗式提升機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
