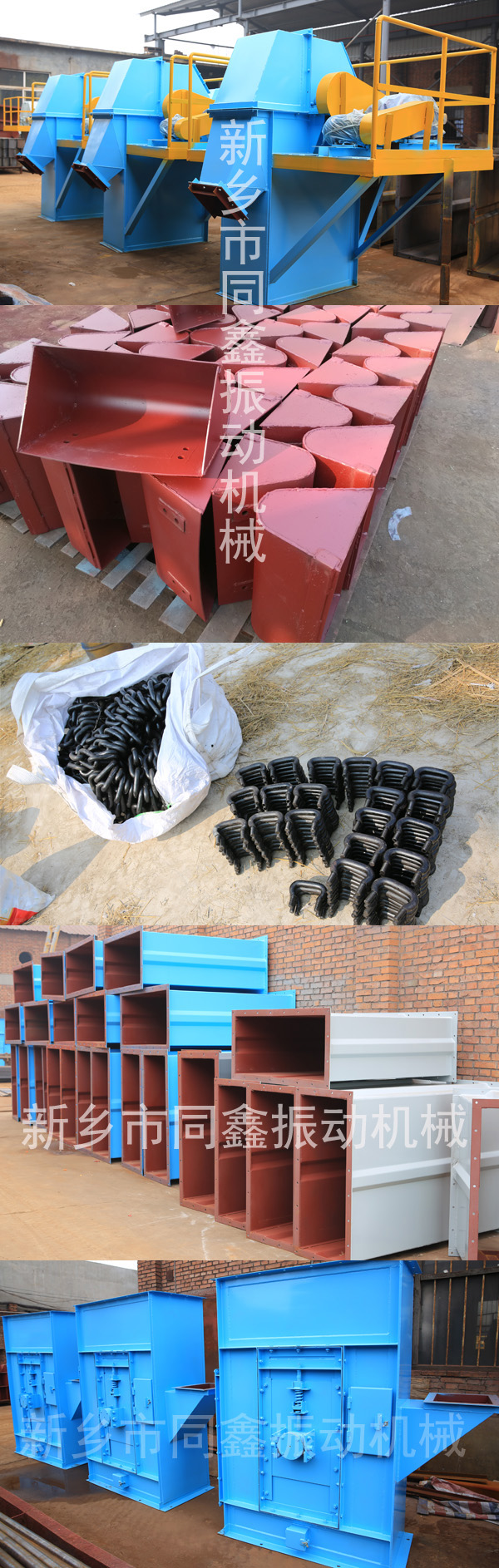

TH型斗式提升機-圓環鏈斗式提升機
TH型斗式提升機采用高強度合金材質圓環鏈做牽引構件，掏取式裝料，重力式或混合方式卸料；產品規格以料斗寬度表示，比如TH315型，料斗寬度為315mm。TH型斗式提升機適用輸送松散密度＜1.5t/m3的易于掏取的粉狀、粉狀顆粒、小塊狀的低磨琢性物料，如煤、砂、水泥、化肥、糧食、碎石等；提升高度5-50m范圍內可定制，輸送量可達到365m3/h。料斗材質有碳鋼、不銹鋼、高分子聚乙烯料斗三種可供用戶選擇。TH型斗式提升機輸送物料的溫度不超過250℃。具有輸送量大、運行平穩可靠、使用壽命廠等顯著特點。
TH型斗式提升機有二種料斗形式可供選擇：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
TH型斗式提升機主要特點:
1.運行平穩可靠，噪音小，維護方便。
2.輸送物料的溫度可達250℃。
3.中節箱體有單通道和雙通道兩種形式可選。
4.箱體沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封性較強。
5.提升環鏈采用合金鋼鍛造，并經滲碳淬火處理，具有較高的抗拉強度和耐磨性能。
同鑫振動機械生產的斗式提升機產品制造工藝：等離子/激光下料，沖孔，數控折彎，機器人自動焊接工藝。提升機箱體為沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封性強。
同鑫振動機械生產的斗式提升機產品供貨內容：頭箱，尾箱，中間箱，電機，減速機，逆止器，電機防雨罩，傳動皮帶/鏈條防護罩，護欄，平臺，吊裝件，配重箱（包括但不限于以上內容，具體以實際供貨內容為準。）
雄厚的技術力量，優惠的價格，嚴格的內部質量檢測監督，確?？焖俳回浲瑫r確保產品質量，售前售后服務團隊保障您設備的無憂使用！
TH型斗式提升機技術參數表:
|
型號 |
TH160 |
TH250 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
TH1250 |
|
料斗型式 |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
zh |
sh |
|
輸送能力m3/h |
19 |
30 |
30 |
48 |
35 |
59 |
58 |
94 |
73 |
118 |
114 |
185 |
150 |
240 |
240 |
360 |
360 |
540 |
|
料斗 |
料斗容量(L) |
1.2 |
1.9 |
3 |
4.8 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
24 |
38 |
38 |
60 |
60 |
95 |
|
斗距 |
350 |
450 |
512 |
688 |
936 |
936 |
1001 |
|
鏈條 |
圓鋼直徑×節距 |
φ12X45 |
φ18X64 |
φ22X86 |
φ24X86? |
φ24X86 |
φ28X92 |
|
單鏈條破斷強度（kN) |
≥170 |
≥320 |
≥480 |
≥560 |
≥560 |
≥660 |
|
斗速
(m/s) |
1.3 |
1.2 |
1.4 |
1.5 |
1.6 |
1.6 |
1.6 |
|
傳動鏈輪轉數 (r/min) |
62.5 |
46.8 |
42.5 |
37.6 |
35.8 |
31.8 |
30.5 |
30.5 |
28 |
|
輸送物料的較大塊度 |
20 |
25 |
35 |
40 |
50 |
60 |
75 |
85 |
100 |
注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH型斗提機料斗用途:
Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3.HL型斗提機料斗用途:
Q--淺圓底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S--深圓底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4.張緊力計算:
G=40+0.232·H
式中:Q--輸送量(t/h) H--提升高度 G--張緊力
|
型號規格 |
YY型驅動裝置 |
YY型驅動裝置 |
|
C1 |
C2 |
C3 |
C4 |
C1 |
C2 |
C3 |
C4 |
|
TH315 |
Y5Y125 |
Y7Y140 |
Y11Y160 |
Y15Y180 |
Y5J4 |
Y7J4 |
Y11J5 |
Y15J5 |
|
TH400 |
Y11Y160 |
Y15Y180 |
Y18Y180 |
Y22Y200 |
Y11J5 |
Y15J6 |
Y18J6 |
Y55J6 |
|
TH500 |
Y15Y180 |
Y18Y200 |
Y22Y200 |
Y30Y224 |
Y15J6 |
Y18J6 |
Y22J6 |
|
|
TH630 |
Y18Y200 |
Y22Y224 |
Y30Y224 |
Y37Y250 |
Y18J6 |
Y22J6 |
|
|
說明:Y5Y125表示Y型電機功率為5.5KW,ZLY125型減速機。
Y11J5表示Y型電機功率11KW,JZQ500型減速機。
TH型斗式提升機主要尺寸:
|
型號規格 |
整機結構尺寸 |
地腳孔尺寸 |
上部機殼尺寸 |
|
L |
H |
HO |
H4 |
S |
t |
a8 |
b8 |
n3×d3 |
H3 |
A2 |
B2 |
|
TH315 |
C+1643 |
C－873 |
850 |
900 |
250 |
512 |
445 |
561 |
8×Φ22 |
1585 |
1267 |
443 |
|
TH400 |
C+1763 |
C－1249 |
950 |
950 |
250 |
512 |
495 |
646 |
8×Φ22 |
1690 |
1394 |
498 |
|
TH500 |
C+2024 |
C－1522 |
1100 |
1060 |
250 |
688 |
569 |
778 |
8×Φ26 |
1690 |
1545 |
579 |
|
TH630 |
C+2384 |
C－1907 |
1250 |
1250 |
300 |
688 |
636 |
908 |
8×Φ26 |
1800 |
1706 |
644 |
|
型號規格 |
下部機殼尺寸 |
中部機殼尺寸 |
|
H6 |
A7 |
A8 |
B |
A4 |
A5 |
A6 |
B4 |
B5 |
B6 |
|
TH315 |
1800 |
1416 |
1825 |
641 |
1250 |
1382 |
1386 |
475 |
607 |
707 |
|
TH400 |
1900 |
1566 |
2080 |
726 |
1400 |
1532 |
1530 |
560 |
692 |
816 |
|
TH500 |
2120 |
1808 |
2380 |
878 |
1600 |
1748 |
1752 |
670 |
818 |
950 |
|
TH630 |
2360 |
2008 |
2720 |
1008 |
1800 |
1948 |
1952 |
800 |
948 |
1080 |
斗式提升機產品訂貨須知：
訂貨時請注明產品名稱、規格型號、材質要求、提升輸送量要求、提升高度（如進出料口高度、頭尾輪中心距、底部到出料口、設備總高）、電機要求及裝配形式等，如有并提供供貨總圖、或其它的特殊要求。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的斗式提升機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
